Casa modular Lumen — 118 m² en cuatro módulos
Planos y alzados
- Effizienzhaus 40 (KfW)
- Dormitorio en planta baja
- Cocina abierta
- Lavadero

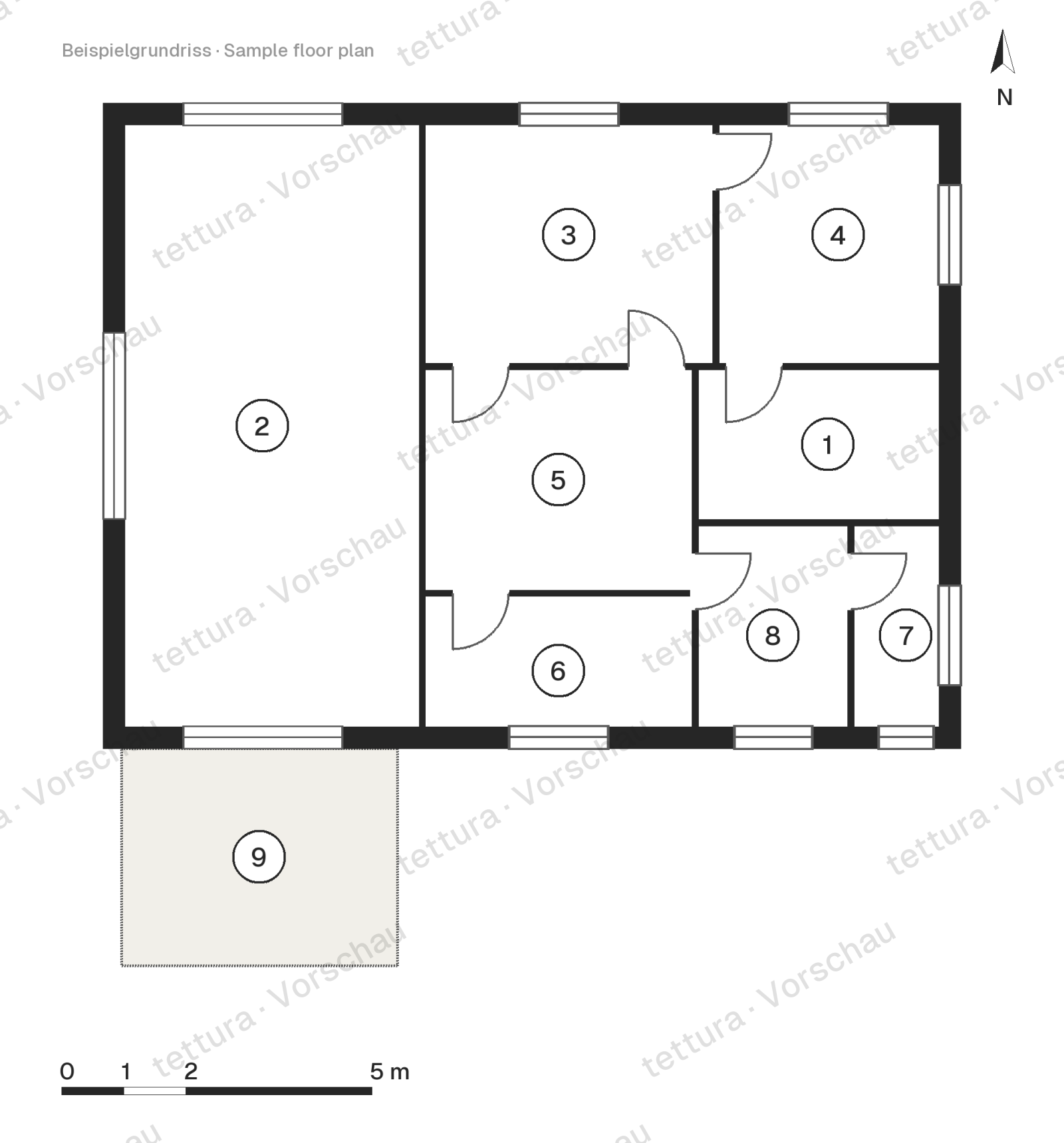

Planta baja
| N.º | Estancia | Superficie |
|---|---|---|
| 1 | Recibidor · pasillo | 8,82 m² |
| 2 | Salón · comedor · cocina | 43,91 m² |
| 3 | Dormitorio | 16,48 m² |
| 4 | Habitación infantil 1 | 13,76 m² |
| 5 | Habitación infantil 2 | 13,19 m² |
| 6 | Baño | 9,05 m² |
| 7 | Baño con ducha | 5,29 m² |
| 8 | Lavadero | 7,5 m² |
| 9 | Terraza | 15,56 m² |
| Superficie habitable | 118 m² | |
Las superficies exteriores no cuentan en la superficie habitable.
Vista previa con marca de agua. Recibes los planos acotados con la compra.
Qué incluye el juego de planos
Fase del proyecto: Proyecto básico – Documentación al nivel de una solicitud de licencia, a adaptar a la parcela y a la normativa local.
Arquitectura
- Planos de todas las plantas Incluido
- Alzados Incluido
- Secciones Incluido
- Plantilla de plano de situación Según la parcela: se hace in situ Como base
- Planos de detalle No incluido
- Listado de carpinterías No incluido
Estructura
- Predimensionado estructural Según la parcela: se hace in situ No incluido
- Planos de estructura, encofrado y armado Según la parcela: se hace in situ No incluido
Física de la construcción y energía
- Concepto energético No incluido
- Justificación térmica y energética Según la parcela: se hace in situ Como base
Instalaciones
- Instalación eléctrica (enchufes, interruptores, puntos de luz, cuadro) Como base
- Redes y comunicaciones (LAN, fibra, TV, timbre) No incluido
- Calefacción (carga térmica, emisores, suelo radiante) Según la parcela: se hace in situ Opcional
- Ventilación (concepto e instalación) No incluido
- Fontanería (agua potable, aparatos sanitarios, conexiones) No incluido
- Saneamiento (aguas residuales y pluviales) Según la parcela: se hace in situ No incluido
- Fotovoltaica y cargador de vehículo eléctrico No incluido
- Domótica Opcional
Acabados interiores
- Plano de amueblamiento No incluido
- Diseño de cocina Opcional
- Fichas de acabados (pavimentos, superficies) No incluido
Exteriores
- Urbanización exterior (acceso, terrazas, terreno) No incluido
Costes y licitación
- Memoria de calidades Incluido
- Estimación de costes Incluido
- Lista de mediciones y materiales No incluido
- Pliego de condiciones para licitación No incluido
Como base: un concepto o plantilla que un especialista desarrolla para tu casa. Opcional: se encarga al arquitecto con coste adicional. Según la parcela: depende de tu terreno (cargas de nieve y viento, clima, suelo, acometidas) y se elabora in situ para tu casa.
Servicios del arquitecto
Revisamos juntos el plano: parcela, presupuesto, cambios deseados y los pasos hasta la solicitud de licencia.
Enviamos tu plano a tres fabricantes modulares, revisamos las ofertas y te explicamos las diferencias.
Adaptamos ubicación, cotas, acceso y retranqueos al plano de situación y al planeamiento; recibes los planos revisados.
Reservable directamente con la compra del plano.
Datos técnicos
| Superficie habitable | 118 m² |
|---|---|
| Dimensiones exteriores (an. × fondo) | 13,83 × 10,41 m |
| Altura de cumbrera | 6,1 m |
| Cubierta | Tejado a un agua · 14° |
| Plantas | 1 |
| Habitaciones | 4 |
| Baños | 2 |
| Sistema constructivo | Modular |
| Estándar energético | Effizienzhaus 40 (KfW) (estándar previsto, justificación in situ) |
| Parcela desde | 480 m² |
| Anchura de parcela desde | 20 m |
| Sótano | no |
| Garaje | no |
Bewertungen (1)
Gute Basis für das Modulwerk
Wir haben den Plan an zwei Modulbauer geschickt, beide konnten sofort anbieten. Ein Bad mehr wäre schön, das passen wir an.
Ein zweites Bad lässt sich im Obergeschoss über dem Hauswirtschaftsraum gut unterbringen. Meldet euch gern, wenn wir die Anpassung übernehmen sollen.
